COMO INSTALAR UNA CHIMENEA CORRECTAMENTE

Guía completa para la instalación adecuada de chimeneas y salidas de humos

En el proceso de instalar una chimenea o salida de humos para calderas, estufas, insertables o cassettes de leña, es crucial seguir una serie de pasos y consideraciones para garantizar su eficiencia y seguridad. En este artículo, exploraremos detalladamente los distintos aspectos involucrados en este proceso, desde los tipos de tiro hasta los requisitos y problemas comunes, ofreciendo recomendaciones prácticas para una instalación exitosa.

Tabla de Contenidos

1. Tipos de Tiro

   • Tiro Natural o Atmosférico
     • Explicación del funcionamiento del tiro natural.
     • Ventajas y desventajas.
     • Consideraciones para su instalación.
   • Tiro Forzado
     • Definición y funcionamiento.
     • Diferencias con el tiro natural.
     • Consideraciones para su instalación.

2. Tipos de Tubo de Salida de Humos

   • Tubo de Capa Simple
     • Características y usos.
     • Ventajas y limitaciones.
     • Recomendaciones para su instalación.
   • Tubo Aislado o de Doble Capa
     • Descripción detallada.
     • Ventajas para su uso en exteriores.
     • Consideraciones de instalación.

3. Requisitos para un Tiro Correcto

   • Altura adecuada del tiro.
   • Evitar codos de 90º y tramos horizontales.
   • Respetar diámetros e indicaciones del fabricante.
   • Importancia de seguir las recomendaciones para un funcionamiento óptimo.

4. Posibles Problemas y Soluciones

   • Salida de humos obstruida o demasiado baja.
   • Elección incorrecta de sombrerete.
   • Mantenimiento adecuado para prevenir problemas.
   • Consejos para evitar la creosota y otros riesgos.

5. Consejos prácticos.

   • Altura de chimenea
   • Importancia de eleccion de los codos.
   • Entubado hasta la salida.
   • Respetar diámetros de tubo.
   • Elección de sombrerete.
6. Mantenimiento y limpieza.

1.Tipos de tiro: natural y forzado

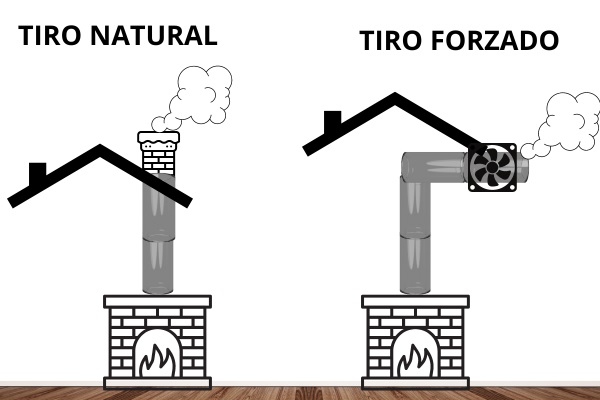

El primer aspecto a tener en cuenta es el tipo de tiro que se utilizará en la chimenea. Existen dos tipos principales: el tiro natural o atmosférico, y el tiro forzado.

1. Tiro natural: Este tipo de tiro se basa en el principio de que el humo se eleva por su propio peso, sin necesidad de ayuda de extractores o ventiladores. Es importante considerar la altura y la ubicación adecuadas para garantizar un buen funcionamiento.

2. Tipos de tubo de salida de humos

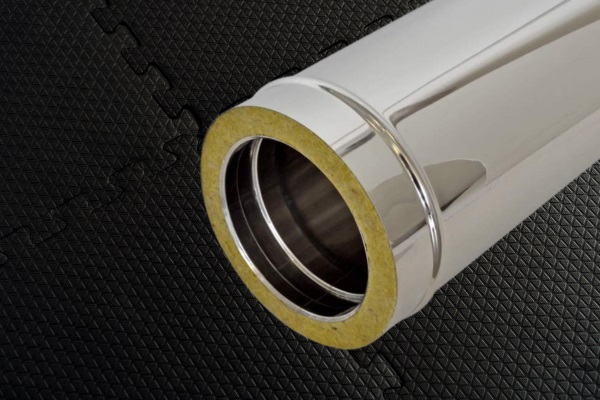

Otro aspecto fundamental es el tipo de tubo utilizado en la salida de humos. Existen dos opciones principales: el de capa simple y el aislado o de doble capa.

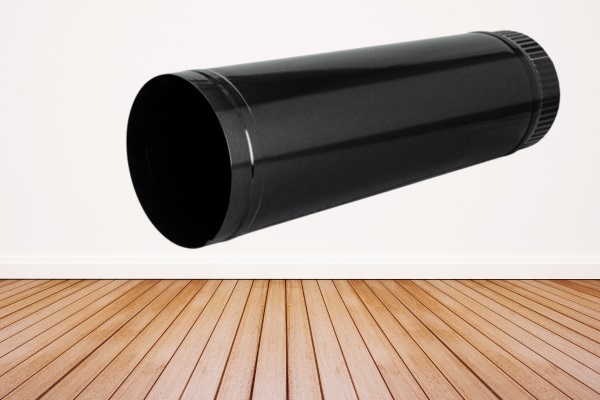

1. Tubo de capa simple: Este tipo de tubo no cuenta con aislamiento y es más adecuado para instalaciones en interiores. Sin embargo, su uso en exteriores puede generar problemas de condensación y deterioro prematuro.

3. Requisitos para un tiro correcto

Para asegurar un tiro adecuado, es necesario cumplir con una serie de requisitos, tales como:

• Altura suficiente de la chimenea en metros.
• Evitar codos de 90º y preferir codos de 45º para facilitar el flujo de aire.
• Evitar tramos horizontales en la salida de humos para prevenir la acumulación de suciedad.

Es fundamental respetar los diámetros e indicaciones proporcionadas por el fabricante de la máquina para garantizar un funcionamiento óptimo.

4. Posibles problemas y soluciones

Algunos problemas comunes que pueden surgir durante la instalación o el funcionamiento de la chimenea incluyen:

• Altura insuficiente de la salida de humos.
• Obstrucciones cercanas que afectan el flujo de aire.
• Selección incorrecta de sombreretes.

Es crucial realizar un mantenimiento adecuado, que incluya limpieza periódica y revisión de la salida de humos para detectar posibles obstrucciones.

5. Consejos prácticos.

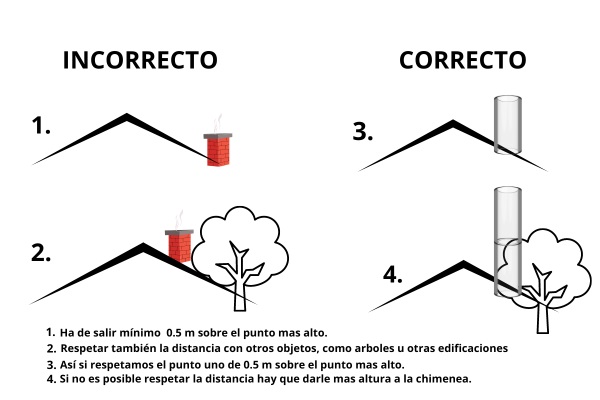

1. ALTURA: Una estufa de leña, caldera o chimenea necesita un mínimo de cuatro metros de tubo para un correcto tiro. Una cantidad de menos metros puede debilitar el tiro y producir una incorrecta evacuación de los humos.

Estas máquinas necesitan que el tiro sea lo más vertical posible, y evitar tramos en horizontal , ya que al no tener un extractor de humos el tiro no tendrá suficiente fuerza para sacar los humos, además de que la suciedad se acumula en los tramos horizontales y no podemos sacarla, con lo que generamos obstrucciones.

2. CODOS: En la medida de lo posible, evitar instalar codos a 90 º , y poner codos a 45º . Esto hará que la salida del humo sea más suave, con lo cual podremos favorecer la salida del humo y tener un mejor tiro hacia el exterior.

3. EMBOQUILLADO: Uno de los errores más habituales en la instalación de una chimenea o estufa cuando se instala en una salida de humos

existente es dejar el tubo a media tirada, es decir, no llegar con este hasta la punta de la salida de humos del exterior, donde está el sombrerete.

Nunca se debe dejar el tubo dentro del cañón de la chimenea de obra de forma que el humo salga libremente sin entubar.

4. RESPETAR DIÁMETROS: Los fabricantes diseñan las máquinas con un diámetro de salida de humos determinado, con el cual tienen probado el tiro de la máquina.

No hemos de modificar el diámetro de la salida de humos, y conectar directamente al mismo diámetro de la máquina hasta la salida de la chimenea respetando este diámetro.

En el mercado existen adaptadores, pero lo ideal es no cambiar el diámetro de salidas, ni para aumentar ni mucho menos para disminuir el diámetro, ya que estaremos entorpeciendo el tiro de la máquina.

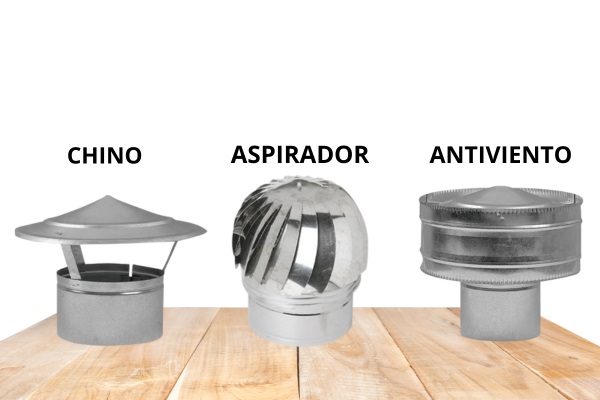

5. ELECCIÓN DE SOMBRERETE: Hemos de tener en cuenta las características de nuestra instalación, si tenemos poco tiro podemos instalar un sombrerete gitarorio o aspirador este favorecerá el tiro.

Si por el contrario, tenemos mucho tiro, lo ideal es decantarse por uno chino o antirreboco, y dejar que el humo salga de manera más suave.

6. Mantenimiento.

PRIMER ENCENDIDO: No debemos confundir el primer encendido de una estufa o chimenea con un mal tiro, el primer encendido de cualquier maquina genera el curado de las pinturas y hace un poco de olor y humos. Es importante en el primer encendido no meter mucha leña y ventilar la estancia para que la pintura cure . Una vez la máquina este curada con el primer o segundo encendido no volverá a hacer ni humos ni olores de la pintura.

LIMPIEZA: El peor enemigo de una chimenea o estufa de leña es la acumulación de hollín, ya que produce disminución de tiro, más consumo de leña y menos duración de los tubos. El hollín de la salida de la chimenea o del tubo se debe limpiar todos los años.

Aconsejamos utilizar productos limpiadores hollín de forma periódica para evitar una acumulación abundante.

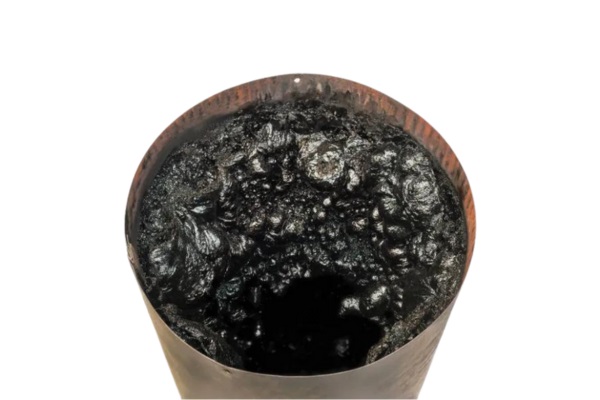

Le mostramos una chimenea obstruida por la creosota, que es una especie de alquitrán generado químicamente con la combustión de la leña, sobre todo si esta húmeda:

Si nuestra instalación tiene codos, debemos revisar estas partes porque es donde más se suele acumular el hollín hasta el punto de poder obstruir la salida de humos.

Por lo que a la hora de desarrollar la instalación percatarse de que tenga un registro cerca de esos codos.

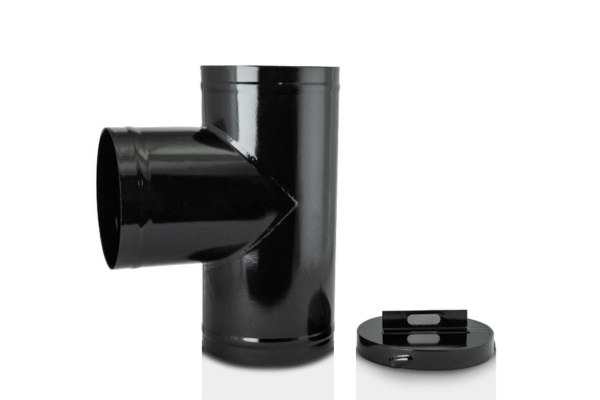

Es muy aconsejable poner una t con registro para tener mejor acceso a realizar la limpieza de los tubos de chimenea, le mostramos una imagen de este tipo de registro :

PROBLEMAS CON LA SALIDA DE HUMOS: Si a pesar de haber elegido bien nuestros tubos de chimenea y hemos realizado la instalación correcta , y la máquina hace humo tenemos que ver si es por otra causa.

Si cuando instalamos la máquina tiraba de manera correcta y pasado el tiempo ya no lo hace , el problema no es de la máquina si no probablemente de una obstrucción.

Uno de los principales problemas que pueden surgir con una máquina de leña es que no tenga un tiro correcto y puede ser provocado por los siguientes factores.

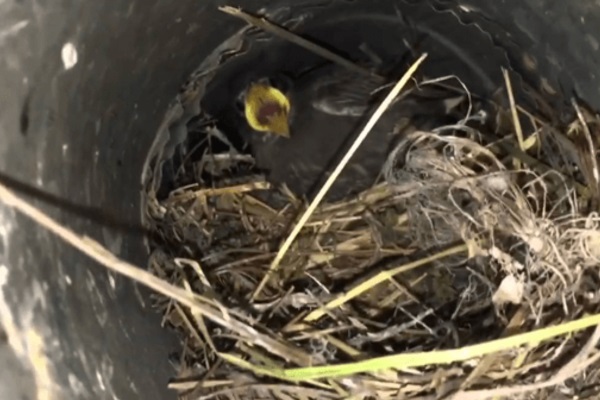

NIDOS DE PAJAROS: Es muy habitual que los pájaros hagan su nido en los tubos o salida de la chimenea obstruyendo el tiro y
por tanto revocando el humo hacia la casa.

La solución es fácil, quitar el nido y volver a limpiar la salida de humos desde a máquina hasta el final de esta.

Es fundamental revisar la instalación para detectar cualquier obstrucción del tubo. La limpieza de la chimenea o salida de humos no tiene un

tiempo exacto ,ya que dependerá de lo que utilicemos la máquina y del tipo de leña que estemos utilizando, pero una limpieza correcta es
fundamental para un buen tiro.

LEÑA HUMEDA: Si utilizamos leña que contenga humedad de mas del 20% esta no va a tirar bien, genera mucho humo y a su vez genera una

especie de alquitrán llamado creosota que ensucia tanto la máquina en su interior como los tubos de la chimenea.

Este componente químico es generado al quemar leña mojada, y es altamente inflamable, por lo que ha que tener cuidado con el porque puede

prenderse el interior del tubo de chimenea.

No solo generamos la creosota , si no que la leña húmeda no genera calor y no conseguiremos que la estufa caliente.

Tambien estamos comprando leña que en gran parte de su peso es agua, por lo que ni es bueno, ni calienta , ni es economico.

DIMENSIONADOS ERRONEOS: Una chimenea con medidas mal calculadas o un salón demasiado pequeño para el tamaño de la

chimenea son las principales causas de problemas con el revoco del humo.

También es necesario que la estancia donde instalemos la estufa o la chimenea tenga un mínimo flujo de aire del exterior, ya que si todo esta

cerrado herméticamente no tendremos el flujo mínimo de oxígeno necesario para una buena combustión.

Estos consejos de instalación han de ser revisados en los manuales de los fabricantes, y seguirlos a rajatabla.

También es muy importante que una salida de humos sea instalada y revisada periódicamente por personal especializado en ello.

Sin mas le agradecemos que nos lea y esperamos que le sea de ayuda para que pueda disfrutar al máximo de la instalación de su máquina de leña.

Recuerde que esto son simples consejos, ha de respetar tanto el manual del fabricante de la maquina como del fabricante de los tubos, y asesorarse por un técnico especialista.
